全國熱線：0512-65489918LMZ1-0.66 系列電流互感器是為適應開關柜小型化及其中元件安裝緊湊化要求而開發的一款小型澆注式電流互感器。適用于額定電壓 660V 及以下，額定頻率 50Hz~60Hz 的交流電路中，額定二次電流有5A 和1A 兩種，用于電流測量、電能計量之用。產品符合GB20840.2-2014 和 IEC61869-2：2012 標準。

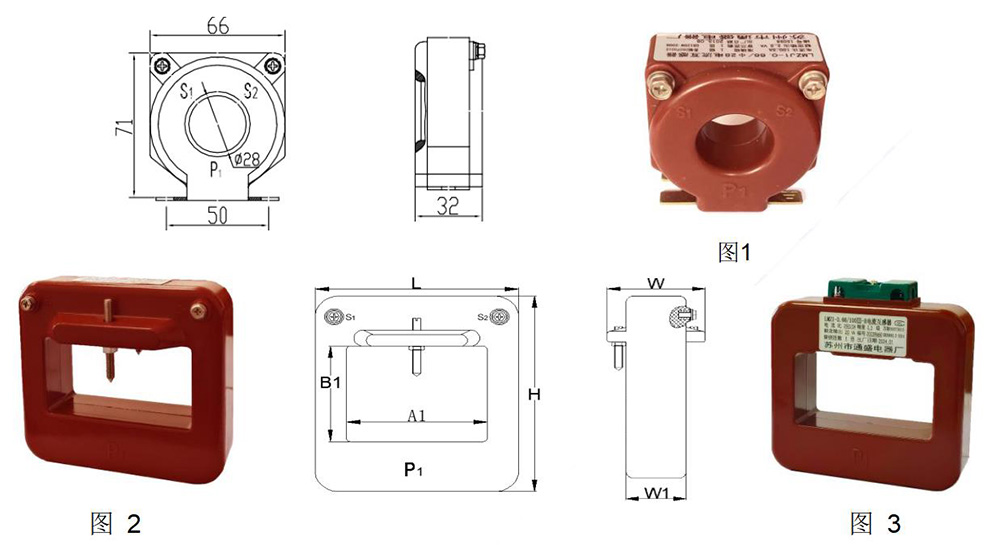

| 型號 | 電流比（A） | L | H | W | W1 | A1 | B1 | 外形圖 | 備注 |
| LMZ1-0.66/φ28 | 5-400/5 | 66 | 72 | 32 | φ28 | 圖1 | 電纜穿心式 | ||
| LMZ1-0.66/20 | 50-300/5 | 55 | 70 | 75 | 45 | 23 | 18 | ||
| LMZ1-0.66/30 | 100-600/5 | 70 | 80 | 74 | 44 | 33 | 26 | ||
| LMZ1-0.66/40 | 100-800/5 | 82 | 82 | 72 | 42 | 43 | 26 | ||
| LMZ1-0.66/50 | 200-1000/5 | 90 | 86 | 72 | 42 | 53 | 32 | ||
| LMZ1-0.66/60 | 300-2000/5 | 100 | 90 | 72 | 42 | 63 | 32 | 圖2 | |
| LMZ1-0.66/60III | 1500-4000/5 | 110 | 130 | 74 | 46 | 63 | 53 | ||
| LMZ1-0.66/80 | 600-3000/5 | 120 | 110 | 72 | 44 | 83 | 35 | ||
| LMZ1-0.66/80III | 1500-4000/5 | 130 | 130 | 72 | 44 | 83 | 53 | ||
| LMZ1-0.66/80III-A | 1500-3000/5 | 124 | 130 | 72 | 44 | 83 | 53 | 專供省居配變 | |
| LMZ1-0.66/80III-B | 1500-3000/5 | 122 | 130 | 46 | 46 | 83 | 53 | 圖3 | |
| LMZ1-0.66/100 | 1000-4000/5 | 146 | 110 | 72 | 44 | 103 | 35 | ||
| LMZ1-0.66/100III | 1500-4000/5 | 160 | 140 | 74 | 46 | 103 | 53 | 圖2 | |
| LMZ1-0.66/100III-A | 1500-4000/5 | 148 | 130 | 72 | 44 | 103 | 53 | 專供省居配變 | |
| LMZ1-0.66/100III-B | 1500-4000/5 | 146 | 130 | 46 | 46 | 103 | 53 | 圖3 | |
| LMZ1-0.66/100IV | 2500-6000/5 | 149 | 170 | 78 | 48 | 103 | 83 | 圖2 | |
| LMZ1-0.66/125II-B | 1500-5000/5 | 182 | 120 | 46 | 46 | 128 | 33 | 圖3 | |
| LMZ1-0.66/125III | 2000-6000/5 | 190 | 140 | 74 | 46 | 128 | 53 | ||
| LMZ1-0.66/125IV | 2000-6000/5 | 190 | 163 | 74 | 46 | 128 | 76 | 圖2 | |
| LMZ1-0.66/150III | 2500-8000/5 | 215 | 140 | 76 | 46 | 155 | 55 | ||
| LMZ1-0.66/170III-B | 3000-8000/5 | 230 | 150 | 48 | 48 | 174 | 58 | 圖3 | |
| LMZ1-0.66/200III | 4000-8000/5 | 248 | 142 | 76 | 48 | 206 | 58 | 圖2 | |
| LMZ1-0.66/220III | 4000-8000/5 | 276 | 136 | 76 | 48 | 224 | 56 |
| 型號 | 一次電流 （A） | 額定容量 （VA） | 準確級 | 可穿一次母排 | 外形圖 | |
| 尺寸 | 根數 | |||||
| LMZ1-0.66/φ28 | 5-75 | 2.5 | 1 | φ28 | 1 | 圖 1 |
| 100-150 | 0.5 | |||||
| 200-400 | 5 | |||||
| LMZ1-0.66/20 | 50-100 | 2.5 | 1 | 10×20 | 1 | |
| 150 | 0.5 | |||||
| 200-300 | 5 | |||||
| LMZ1-0.66/30 | 100 | 2.5 | 1 | 4×30 | 2 | |
| 150 | 0.5 | 10×30 | 1 | |||
| 200-600 | 5 | |||||
| LMZ1-0.66/40 | 100 | 2.5 | 1 | 6×40 | 2 | 圖2 |
| 150 | 0.5 | 10×40 | 1 | |||
| 200-500 | 5 | |||||
| 600-800 | 10 | |||||
| LMZ1-0.66/50 | 300-500 | 5 | 0.5 | 8×50 | 2 | |
| 600-1000 | 10 | 10×50 | 1 | |||
| LMZ1-0.66/60 | 400-500 | 5 | 0.5 | 8×60 | 2 | |
| 600-1000 | 10 | 10×60 | 1 | |||
| 1250-1600 | 15 | |||||
| LMZ1-0.66/80 | 1250-1600 | 15 | 0.5 | 10×80 | 1-2 | |
| 2000-3000 | 20 | |||||
| LMZ1-0.66/100 | 1250-1600 | 15 | 0.5 | 10×100 | 1-2 | |
| 2000-4000 | 20 | |||||
| LMZ1-0.66/60III | 1500 | 15 | 0.5 | 10×60 | 3 | |
| 2000-3000 | 20 | 圖3 | ||||
| LMZ1-0.66/80III | 1500 | 15 | 0.5 | 10×80 | 3 | |
| 2000-3000 | 20 | |||||
| LMZ1-0.66/80III-A | 1500 | 15 | 0.5 | 10×80 | 3 | |
| 2000-3000 | 20 | |||||
| LMZ1-0.66/80III-B | 1500 | 20 | 0.5 | 10×80 | 3 | 圖4 |
| 2000-3000 | ||||||
| LMZ1-0.66/100III | 2000-4000 | 20 | 0.5 | 10×100 | 3 | |
| LMZ1-0.66/100III-A | 2000-4000 | 20 | 0.5 | 10×100 | 3 | |
| LMZ1-0.66/100III-B | 2000-4000 | 20 | 0.5 | 10×100 | 3 | 圖4 |
| LMZ1-0.66/100IV | 3000-6000 | 20 | 0.5 | 10×100 | 4 | 圖3 |
| LMZ1-0.66/125II-B | 2500-5000 | 20 | 0.5 | 10×125 | 2 | 圖4 |
| LMZ1-0.66/125III | 2500 | 20 | 0.5 | 10×120 10×125 | 3 | |
| 3000-6000 | ||||||
| LMZ1-0.66/125IV | 2500-6000 | 20 | 0.5 | 10×125 | 4 | |
| LMZ1-0.66/150III | 2500 | 20 | 0.5 | 10×150 | 3 | |
| 3000-8000 | ||||||
| LMZ1-0.66/170III-B | 3000-8000 | 20 | 0.5 | 10×170 | 3 | 圖4 |
| LMZ1-0.66/200III | 4000-8000 | 30 | 0.5 | 10×100 | 4 | 圖3 |
| LMZ1-0.66/220III | 5000-8000 | 30 | 0.5 | 10×100 | 4 | 圖3 |
備注：如有特殊需求，可以聯系我廠定制。
