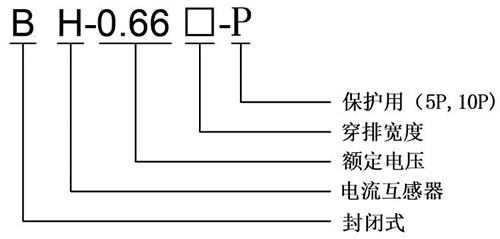

BH-0.66-P型系列保護電流互感器
一、產品說明 BH-0.66 P型電流互感器為保護用電流互感器。它與繼電器及各種保護電器配合，用作電氣設備及配電線路的故障、短路保護。本系列產品具有較高的準確限值系數ALF（保護倍數），即當一次電流超過額定一次電流很多倍數時（如20倍）仍保持較高的精度。二、使用說明 1.BH-0.66 P系列電流互感器適用
所屬分類：產品中心
所屬分類：產品中心
全國熱線：0512-65489918BH-0.66 P型電流互感器為保護用電流互感器。它與繼電器及各種保護電器配合，用作電氣設備及配電線路的故障、短路保護。本系列產品具有較高的準確限值系數ALF（保護倍數），即當一次電流超過額定一次電流很多倍數時（如20倍）仍保持較高的精度。
1.BH-0.66 P系列電流互感器適用于額定電壓660伏及以下，額定頻率50~60Hz的交流電路中的電 氣保護系統。
2.額定二次電流為5A和1A兩種供用戶選擇。

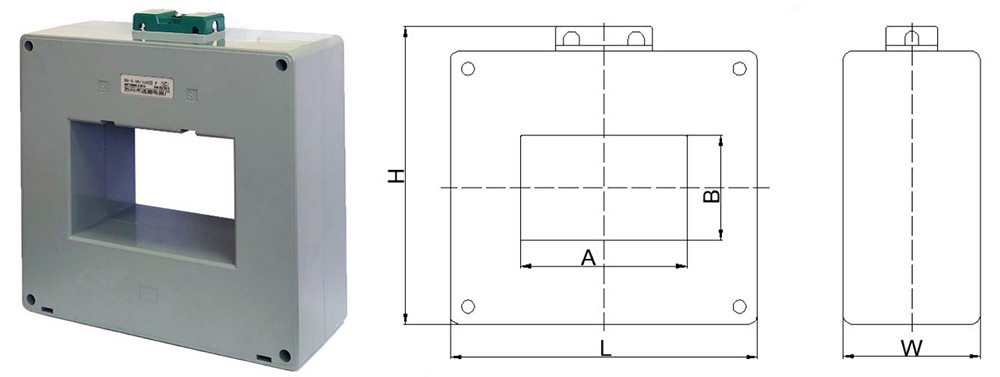

| 型號 | 外形尺寸 | 備注 | ||||
| 內孔 | 外形 | |||||
| A | B | L | H | W | ||
| BH-0.66/30II-P | 33 | 33 | 106 | 125 | 110 | 樹脂澆筑 |
| BH-0.66/40II-P | 43 | 33 | 110 | 130 | 110 | 樹脂澆筑 |
| BH-0.66/40II-P | 45 | 33 | 90 | 140 | 81 | 塑殼 |
| BH-0.66/50II-P | 53 | 33 | 120 | 130 | 120 | 樹脂澆筑 |
| BH-0.66/50III-P | 53 | 53 | 111 | 162 | 85 | 塑殼 |
| BH-0.66/60II-P | 63 | 33 | 130 | 140 | 120 | 樹脂澆筑 |
| BH-0.66/60III-P | 63 | 53 | 130 | 150 | 120 | 樹脂澆筑 |
| BH-0.66/60III-P | 64 | 55 | 130 | 180 | 85 | 塑殼 |
| BH-0.66/80III-P | 83 | 53 | 150 | 185 | 120 | 樹脂澆筑 |
| BH-0.66/80IV-P | 84 | 84 | 166 | 190 | 85 | 塑殼 |
| BH-0.66/100II-P | 103 | 33 | 170 | 170 | 120 | 樹脂澆筑 |
| BH-0.66/100III-P | 103 | 53 | 170 | 185 | 120 | 樹脂澆筑 |
| BH-0.66/100III-P | 103 | 65 | 190 | 195 | 65 | 塑殼 |
| BH-0.66/120III-P | 123 | 53 | 190 | 185 | 120 | 樹脂澆筑 |
| BH-0.66/120IV-P | 123 | 84 | 222 | 223 | 85 | 塑殼 |
| BH-0.66/130IV-P | 133 | 83 | 232 | 223 | 85 | 塑殼 |
| BH-0.66/150III-P | 154 | 58 | 220 | 192 | 100 | 樹脂澆筑 |
| BH-0.66/200III-P | 203 | 62 | 264 | 186 | 100 | 樹脂澆筑 |
| 型號 |
<電流比（|
<準確級<5P\10P
準確限值系數（保護倍數）
|
可穿一次側母排
|
一次穿繞匝數
|
| ||
| 10<倍容量<(VA) | 20<倍容量<(VA) | 尺寸 | 根數 | |||
| BH-0.66/30II-P | 75/5 | 2.5 | 2.5 | 30×10 | 2 | 1 |
| 100-150/5 | 5 | 2.5 | ||||
| 200-400/5 | 10 | 5 | ||||
| BH-0.66/40II-P | 100-150/5 | 5 | 2.5 | 40×10 | 2 | 1 |
| 200-400/5 | 10 | 5 | ||||
| 500-600/5 | 15 | 7.5 | ||||
| 800/5 | 20 | 10 | ||||
| BH-0.66/50II-P | 200-400/5 | 10 | 5 | 50×10 | 2 | 1 |
| 500-600/5 | 15 | 7.5 | ||||
| 800-1200/5 | 20 | 10 | ||||
| 1500-2000/5 | 30 | 20 | ||||
| BH-0.66/50III-P | 500-600/5 | 15 | 7.5 | 50×10 | 3 | 1 |
| 800-1200/5 | 20 | 10 | ||||
| 1500-2000/5 | 30 | 20 | ||||
| BH-0.66/60II-P | 500-600/5 | 15 | 7.5 | 60×10 | 2 | 1 |
| 800-1200/5 | 20 | 10 | ||||
| 1500-2500/5 | 30 | 20 | ||||
| BH-0.66/60III-P | 500-600/5 | 15 | 7.5 | 60×10 | 3 | 1 |
| 800-1200/5 | 20 | 10 | ||||
| 1500-2500/5 | 30 | 20 | ||||
| BH-0.66/80III-P | 800-1200/5 | 20 | 10 | 80×10 | 2 | 1 |
| 1500-3000/5 | 30 | 20 | ||||
| BH-0.66/80IV-P | 800-1200/5 | 20 | 10 | 80×10 | 3 | 1 |
| 1500-3000/5 | 30 | 20 | ||||
| BH-0.66/100II-P | 800-1200/5 | 20 | 10 | 100×10 | 2 | 1 |
| 1500-3000/5 | 30 | 20 | ||||
| BH-0.66/100III-P | 800-1200/5 | 20 | 10 | 100×10 | 3 | 1 |
| 1500-3000/5 | 30 | 20 | ||||
| BH-0.66/120III-P | 800-1200/5 | 20 | 10 | 120×10 | 3 | 1 |
| 1500-6000/5 | 30 | 20 | ||||
| BH-0.66/120IV-P | 1500-6000/5 | 30 | 20 | 120×10 | 4 | 1 |
| BH-0.66/130IV-P | 1500-6000/5 | 30 | 20 | 130×10 | 4 | 1 |
| BH-0.66/150III-P | 1500-6000/5 | 30 | 20 | 150×10 | 3 | 1 |
| BH-0.66/200III-P | 2000-6000/5 | 30 | 20 | 200×10 | 3 | 1 |
備注：如有特殊需求，可以聯系我廠定制。
